項目背景：

 xx地產公司由于無線設備老舊，經常出現用戶連接上網慢、連接不穩定、常丟包、無法連接等問題，需要對本棟大樓共5層辦公樓層的無線做改造。本次網絡改造項目范圍是基礎網絡架構、綜合布線等

網絡改造方案：

 用思科WIFI6 AP替換舊有AP。使用萬兆POE交換機替換掉舊有千兆POE交換機，實現萬兆上聯。

 新增兩臺思科萬兆數據中心nexus交換機作為匯聚，通過vpc技術將POE交換機的兩條萬兆上聯鏈路做捆綁聚合，增加帶寬，提高冗余性。

 新增性能更強的思科9800無線控制器替換舊的5520控制器，出于對客戶保護性投資考慮，舊的5520控制器作為熱備控制器使用

綜合布線方案

 本次項目重新鋪設6類非屏蔽雙絞線作為AP接入，所有線路通過天花板上方套接PVC線槽鋪設。樓層網線匯聚到樓層弱電間，接入配線架，并做好標簽標記。

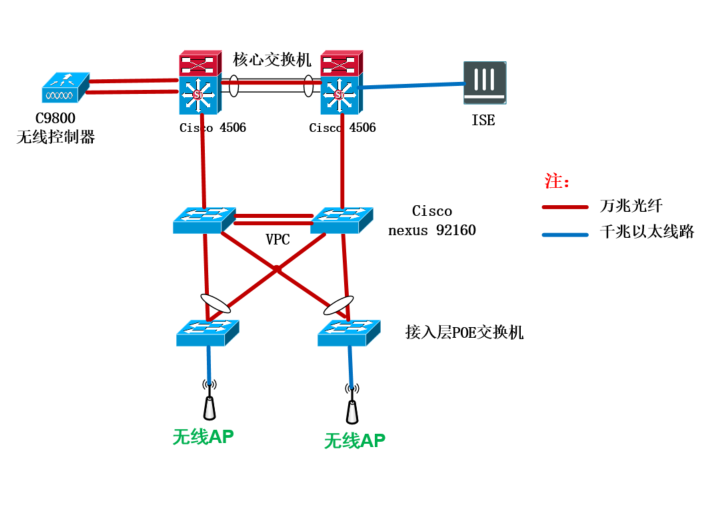

如下圖所示：
