產品概述

    Cisco Nexus 9300-FX3系列基于思科Cloud Scale技術，是最新一代的接入交換機。該平臺以成功的Nexus 9300-FX系列為基礎，支持經濟高效的云規模部署，增加終端數量，并支持線速安全和遙測。該平臺基于現代系統架構構建，旨在提供高性能并滿足高度可擴展的數據中心和不斷發展的企業不斷變化的需求。

    思科為Cisco Nexus 9000系列交換機提供兩種操作模式。組織可以部署思科以應用為中心的基礎設施(思科ACI)或思科NX-OS模式。

    思科ACI是一種整體式，意圖驅動型架構，具有集中自動化和基于策略的應用配置文件。它為動態工作負載提供穩健的傳輸網絡，建立在將經過時間考驗的協議與新的創新相結合的網絡交換矩陣的基礎之上，以創建高度靈活，可擴展且具有彈性的低延遲，高帶寬鏈路架構。此交換矩陣提供的網絡可以支持最苛刻且靈活的數據中心環境。

    思科NX-OS操作系統專為可編程網絡而設計，可為希望利用DevOps操作模型和工具集的客戶實現配置和管理自動化。

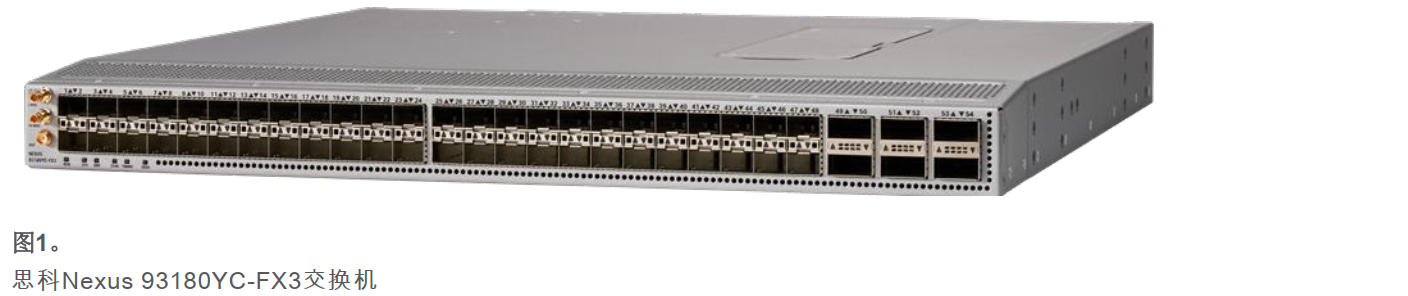

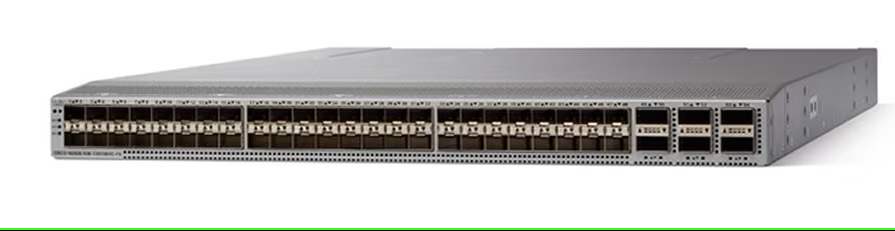

    Cisco Nexus 93180YC-FX3交換機（圖1）是一款1RU交換機，支持3.6 Tbps帶寬和1.2 bpps。93180YC-FX3上的48個下行鏈路端口能夠支持1、10或25 Gbps以太網，提供部署靈活性和投資保護。6個上行鏈路端口可配置為40和100 Gbps以太網，提供靈活的遷移選項。請參閱許可指南部分以啟用平臺上的功能。Cisco Nexus 93180YC-FX3交換機支持標準PTP電信配置文件，具有適用于Telco數據中心邊緣環境的SyncE和PTP邊界時鐘功能。

功能和優勢

    Cisco Nexus 9300-FX3系列提供以下功能和優勢:

        PTP電信配置文件

            。精確時間協議(PTP)是一種用于在數據包網絡上分配精確時間和頻率的協議。PTP在IEEE標準1588中定義。它定義了定時消息的交換。G.8275.1配置文件還用于需要階段或時間同步以及每個網絡設備參與PTP協議的電信網絡。

            。支持PTP電信配置文件8275.1和SyncE

            。PTP邊界時鐘

            。PTP配置文件G.8273.2-B類

        架構靈活性

            。業界領先的軟件定義網絡解決方案Cisco ACI支持。

            。支持基于標準的VXLAN EVPN交換矩陣，包括分層多站點支持(有關詳細信息，請參閱具有MP-BGP EVPN控制平面的VXLAN網絡)。

            。三層BGP架構，在Web規模上實現水平，無阻塞IPv6網絡交換矩陣。

            。分段路由允許網絡轉發多協議標簽交換(MPLS)數據包和工程流量，而無需資源預留協議(RSVP)流量工程(TE)。它為提高網絡可擴展性和虛擬化提供控制平面替代方案。

            。全面支持第3層(v4/v6)單播和組播路由協議簇包括BGP，開放最短路徑優先(OSPF)，增強型內部網關路由協議(EIGRP)，路由信息協議版本2(RIPV2)協議無關組播稀疏模式(PIM-SM)，源特定組播(SSM)和組播源發現協議 (MSDP)。

            。交換機還支持軟件“FEX模式”[11]。 可以使用命令將交換機轉換為交換矩陣擴展器。

        廣泛的可編程性

            。通過通電自動調配實現第0天自動化，大幅縮短調配時間。

            。領先的Devops配置管理應用的行業領先集成-Ansible,Chef,Puppet，SALT。通過RESTCONF/NETCONF支持廣泛的本機仰光和行業標準OpenConfig模型。

            。所有交換機CLI功能(基于JSON的RPC over HTTP/HTTP)的普及API。

        高可擴展性，靈活性和安全性

            。靈活的轉發表在FX3型號上最多支持200萬個共享?xiàng)l目。靈活使用TCAM空間允許自定義訪問控制列表(ACL)模板。

            。IEEE 802.1ae MAC安全(MACsec)[2]和Cloudsec[2](VTEP到VTEP加密)支持9300-FX3型號的所有端口，速度大于或等于1Gbps，允許在物理層和提供安全的服務器，邊界枝葉和枝葉到主干連接。

        智能緩沖區管理

            。該平臺提供思科創新的智能緩沖區管理功能，能夠區分鼠和象流，并在鏈路擁塞的情況下根據其網絡轉發要求為其應用不同的隊列管理方案。

            。智能緩沖區管理功能包括:

            。象陷阱(ETRAP)的近似公平丟棄(AFD)。AFD通過使用ETRAP區分長壽命的象流和短壽命的鼠流。AFD使鼠流免于丟棄算法，因此鼠流將獲得其公平的帶寬份額，而不會因耗費大量帶寬的象流而饑餓。此外，AFD會跟蹤象流，并對其進行出口隊列中的AFD算法，以授予它們公平的帶寬共享。

            。ETRAP測量傳入流的字節計數，并將其與用戶定義的ETRAP聞值進行比較。在流超過值后它變成象流。

            。動態數據包優先級(DPP)能夠?qū)⑹罅骱拖罅鞣蛛x到兩個不同的隊列中，以便可以為它們單獨分配緩沖區空間。對擁塞和延遲敏感的鼠流可以采用優先級隊列，并避免重新排序，從而允許象流占用全部鏈路帶寬。

        基于融合以太網的RDMA-RoCE支持

            。平臺通過支持DCB協議為融合以太網上的RDMA提供無損傳輸

            ?；趦?yōu)先級的流量控制-(PFC)，用于防止網絡中的丟包并按優先級類別暫停幀傳播。

            。增強的傳輸選擇-(ETS)在網絡爭用情況下為每個優先級類別保留帶寬。

            。數據中心橋接交換協議-(DCBX)，用于發現和交換終端的優先級和帶寬信息。

            。平臺還支持顯式擁塞通知-(ECN)，通過標記遇到擁塞的數據包提供每個IP流的端到端通知，而不丟棄流量。該平臺能夠跟蹤發生擁塞的標記數據包數量的ECN統計信息。

        硬件和軟件高可用性

            。虛擬端口通道(vPC)技術通過消除生成樹協議提供第2層多路徑。它還支持完全利用的對分帶寬和簡化的第2層邏輯拓?fù)?，無需更改現有管理和部署模型。

            。64路等價多路徑1FCMP)路中支持使用第3層勝樹設計。此功能可幫助組織防止網絡瓶頸，提高恢復能力，并在網絡中斷很少的情況下增加容量。

            。高級重啟功能包括熱補T和冷補丁。

            。交換機使用熱插拔電源設備 (PSU)和具有N+1冗余的風扇

        具有全面，經過驗證的創新的專用思科NX-OS軟件操作系統

            。支持Cisco Nexus 9000系列中每臺交換機的單個二進制映像，簡化了映像管理。操作系統是模塊化的，每個路由協議都有一個專用進程:一種隔離故障，同時提高可用性的設計。在進程失敗的情況下，進程可以重新啟動，而不會丟失狀態。操作系統支持熱補丁和冷補丁以及在線診斷。

            。數據中心網絡管理器(DCNM)是活用于所有支持NX-OS的部署的網絡管理平臺，涵蓋新的交換矩陣架構，面向媒體的IP交換矩陣以及基于Cisco Nexus的數據中心的存儲網絡部署。將調配從幾天加快到幾分鐘，簡化從第0天到第N天的部署。通過拓?fù)?，網絡交換矩陣和基礎設施的圖形操作可視性減少故障排除周期。利用模板化部署模式和配置合規性警報，通過自動補救，消除配置錯誤并自動在閉環中進行持續更改。交換矩陣，設備和拓?fù)涞膶?shí)時運行狀況摘要。關聯交換矩陣(底層，疊加層，虛擬和物理終端)的可視性，包括使用VMware實現計算可視化。

            。使用Cisco Nexus數據代理監控網絡流量可構建簡單，可擴展且經濟高效的網絡測試接入點(TAP)和思科交換端口分析器(SPAN)匯聚，用于網絡流量監控和分析。

        思科數據中心網絡保證和洞察

            。通過思科數據中心網絡保障和洞察支持為Day 2運營提供智能自動化。點擊此處了解更多信息。
